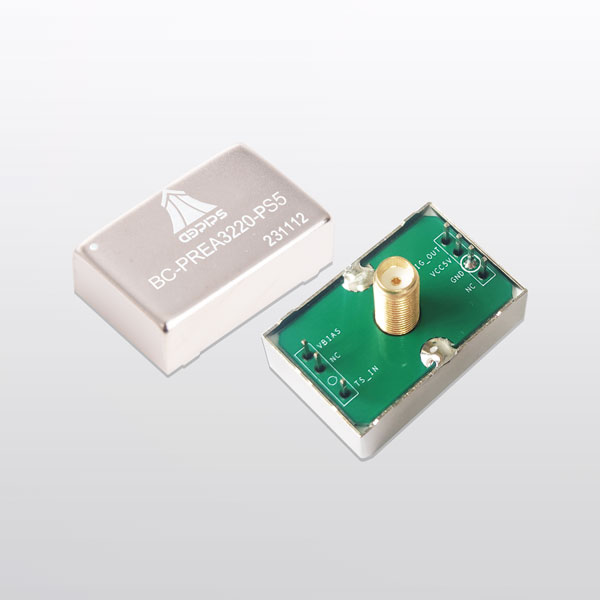

电荷灵敏前置放大器(BC-PREA3220-PS5)以集成运放为主要器件设计,可适配平面硅探测器、硅表面位垒探测器(SSB)用于电荷 - 电压转换。模块集成度高,性能稳定,适用于对前置放大器低功耗要求高的应用场景。
◆ 较大的信号带宽
◆ 高信号增益,低噪声
◆ 模块化、体积小、便于集成、功耗低
1. 探测器输入:电荷信号( 包括 PMT,SIPM,SSD,SSB,PIPS)
2. 前置放大通道:1CH
3. 脉冲成型时间:5μs
4. 偏压输入:≤ +180V (根据探测器型号而定)
5. 增益:120mV/MeV
6. 供电电压:+5V
7. 功耗:< 0.05W
8. 安装方式:SMA接头(外螺纹内孔)
9. 工作环境:温 度:-25℃ ~ +60℃
相对湿度: ≤ 90%
10. 储存环境:温 度:-40℃ ~ +85℃
相对湿度: ≤ 90%
11. 外形尺寸:(32×20×10) mm (SMA接头 13mm)
◆ 电荷灵敏前置放大器供电电源应设计滤波电路
◆ 偏压输入根据探测器型号而定,接入前应设计滤波电路
◆ 尽可能缩短探测器信号输出端与电荷灵敏前置放大器信号输入端连接线
