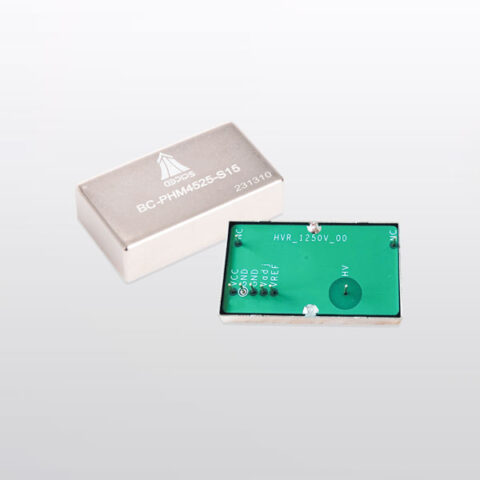

BC-PHM4525-S15 是一款输出电压 200V~1500V小型高压电源模块。具有微型化,低噪声,金属外壳屏蔽封装等特点,适用于对输出电压稳定性要求高的应用场景。
◆ 稳定性高
◆ 体积小、重量轻
◆ 功耗低、响应快
◆ 模块化、便于集成
1. 输入电压范围:+11.5V ~ +12.5V
2. 输入电流:18mA(空载),115mA(加载)
3. 输出电压范围:200V ~ 1500 V
4. 输出电流:0.5mA
5. 输入调整率:0.01%
6. 负载调整率:0.01%
7. 纹波(峰-峰):30mVp-p
8. 输出稳定性 (8小时):0.01%
9. 输出电压控制方式:0 ~ +5V(电压调节)
50kΩ ± 2.5kΩ(电阻调节)
10. 控制端输入阻抗:80 kΩ
11. 参考电压:+5.15V(外加50kΩ电位器时)
12. 输出电压计算:(控制电压×250)±0.5%
13. 通断瞬态响应上升时间:250ms
14. 温度系数:0.01 %/℃
15. 工作环境:温 度:-25℃ ~ +60℃
相对湿度: ≤ 90% (+45℃)
16. 储存环境:温 度:-40℃ ~ +85℃
相对湿度: ≤ 90% (+45℃)
17. 外形尺寸:(45×25×12) mm
